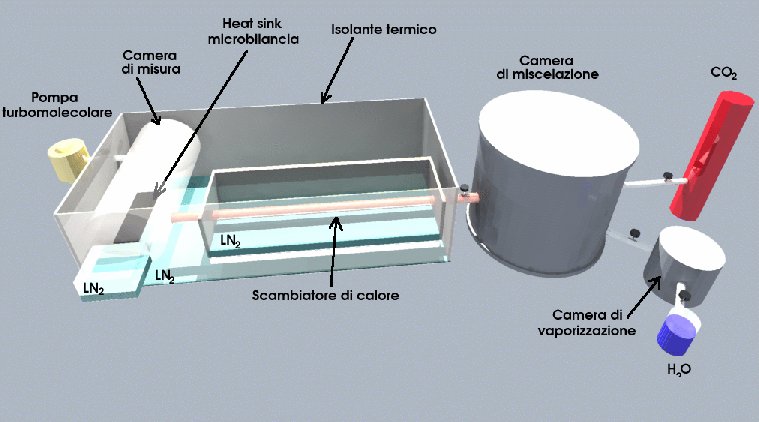

Descrizione: Camera di simulazione dell'atmosfera marziana
La camera di simulazione è costituita di 3 sezioni principali:
-
Stadio di miscelazione:
In questa sezione della camera è presente un serbatoio di
anidride carbonica pura ad alta pressione. Grazie al vuoto
spinto che viene precedentemente generato in tutto il sistema,
l'acqua preparata in un'apposito contenitore viene immessa
mediante una valvola regolabile in una camera isolata, dove
vaporizza nelle condizioni di vuoto. Da questa camera di vaporizzazione,
al momento opportuno, verrà prelevata la quantità voluta di
vapore acqueo per la camera di miscelazione. Sia il vapore
acqueo dalla camera di vaporizzazione sia l'anidride carbonica
vengono introdotti nella camera di miscelazione stabilendo,
grazie alla presenza di un vacuometro, le proporzioni di pressione
volute. Nella camera di miscelazione la pressione totale finale
è compresa fra 1 e 2 bar; in questo modo si potrà garantire,
nella camera di misura (dove la pressione sarà < 10 mbar),
un flusso costante di miscela anche per molte ore.
-
Scambiatore di calore:
La miscela in uscita dal primo stadio viene immessa, mediante
la regolazione di una valvola micrometrica ad alta precisione,
in un condotto di rame passante attraverso una camera isolata
termicamente, all'interno della quale, a pochi centimetri
al di sotto del condotto, è presente azoto liquido. La miscela
di gas si raffredda ad una temperatura che dipende dall'altezza
del condotto di rame dal "pelo libero" dell'azoto
(per materiale e lunghezza del condotto fissati).
-
Camera di misura:
Il gas raffreddato ad una temperatura inferiore a -50 °C,
viene immesso in una camera di misura in acciaio, già "termalizzata"
alla stessa temperatura mediante azoto liquido e isolata termicamente
dall'esterno in uno stesso ambiente con lo scambiatore di
calore. La camera di misura è accessoriata con un sensore
di temperatura, una piccola base per l'alloggiamento dei sensori
e due vacuometri (uno per pressioni da pochi mbar a quella
atmosferica, l'altro per pressioni inferiori a 0,001 mbar)
|
